雙效MVR蒸發器處理癸二酸廢水案例
來源：本站日期：2018-08-29 06:12:05 瀏覽：3495

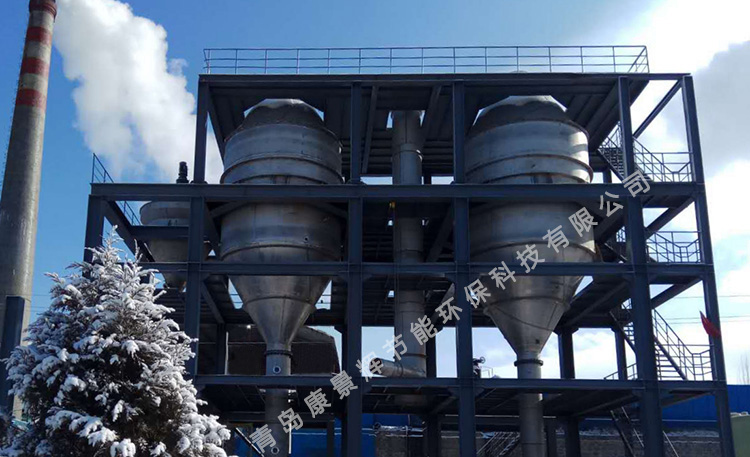

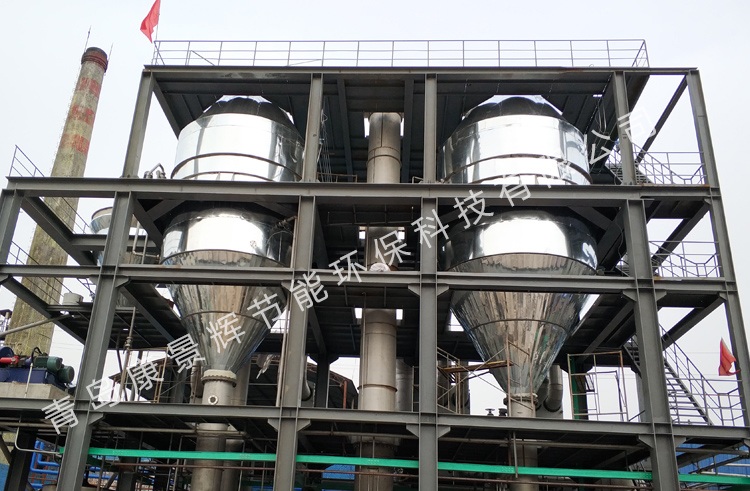

項目名稱：某雙效MVR蒸發器處理癸二酸廢水案例
蒸發器類型：雙效MVR蒸發器
設備規格：處理量1344t/d
項目概述：
水質特點與工藝分析
癸二酸廢水水量大、硬度較高、容易結垢。廢水主要成分是硫酸鈉。設計前處理系統降低COD。
選擇雙效板式強制循環蒸發器來處理這種物料。
工藝流程描述
原液首先和返回的母液進入預熱系統。
預熱后的物料按順流的工藝，首先進入第一效。
進入MVR一效強制循環加熱器的物料經過循環泵的作用，在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；
經過蒸發后，一效加熱器中的料液濃度上升，當料液濃度達到設計值時，排出一效分離器，進入二效加熱器的循環泵的進口，料液經過循環泵的作用，在加熱室吸收蒸汽側的熱量，然后在強制循環分離器沸騰，沸騰蒸發的二次蒸汽上升，濃縮液受重力影響停留在結晶器底部。
結晶器的料液濃度上升且不斷析出晶體，料液濃度達到設計要求時，排出結晶器，進入稠厚器，再進入離心機，得到的晶體排出系統，剩余的母液返回系統。
二次蒸汽流程：
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出系統
