MVR蒸發器因其明顯的節能效果，受到越來越多的廢水處理廠家青睞，很多想使用MVR蒸發器進行廢水處理的廠家也在考察MVR蒸發器，并希望了解MVR蒸發器結構組成。今天小編和大家一起了解下MVR蒸發器結構組成。
一、MVR蒸發器原理
MVR蒸發器是（mechanical vapor recompression ）的簡稱。MVR蒸發器主要使用機械蒸汽壓縮機，利用蒸汽壓縮機進行壓縮，壓力、溫度升高，熱焓增加，然后送到蒸發器的加熱室當作加熱蒸汽使用，使料液維持沸騰狀態，而加熱蒸汽本身則冷凝成水。除開車啟動外，整個蒸發過程中無需生蒸汽。由于二次蒸汽的潛熱得到了充分的利用，從而達到節能目的。
二、MVR蒸發器結構組成
MVR蒸發器結構組成是根據客戶所需要處理的水質、水量情況進行定制設計，不同的要求，不同的水質，設計的工藝不同時，MVR蒸發器結構略有不同。

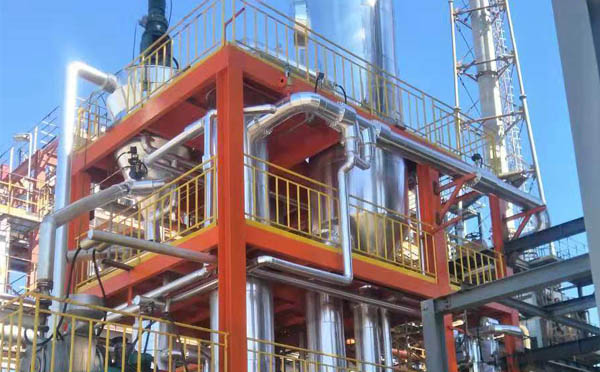

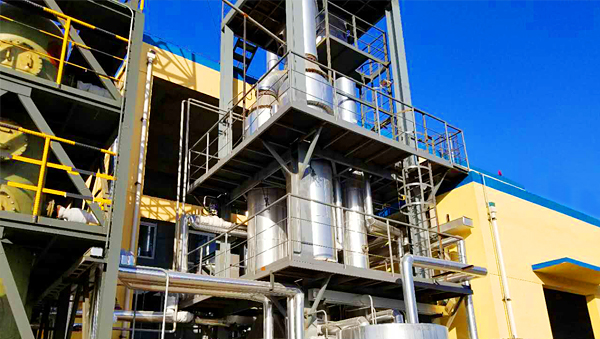

一般情況MVR蒸發器標準結構組成有：預熱器、蒸發器、分離器（氣液分離器）、結晶器、各種泵（真空泵、循環泵、熱水泵、冷凝水泵、物料泵）、蒸汽壓縮機（離心壓縮機、羅茨壓縮機）、控制系統、管道、電器儀表、電動閥等部件組成。
1、預熱器（物料-熱水及物料-蒸汽兩級預熱）：預熱器分為管式預熱器或者板式預熱器，在整套蒸發系統中，對待蒸發的溶液在進入蒸發器前需要預熱。
2、蒸發器（加熱器）：需要蒸發的溶液在蒸發器里和熱源蒸汽進行加熱，產生蒸發。根據不同溶液的性質來選擇不同類型的蒸發器，蒸發器的加熱器也分為管式加熱器或板式加熱器。
3、分離器（氣液分離器）：用于蒸汽和液體的分離，根據不同溶液的性質可以選擇不同的分離器，根據料液的不同性質可以選擇不同材質及規格的分離器。
4、結晶器：根據不同溶液的特點選擇不同的結晶器。FC結晶器、OSLO結晶器、DTB結晶器三種。
5、泵組：泵的主要作用是輸送待蒸發的溶液以及濃縮后的溶液。根據不同性質的溶液選擇不同類型的泵，分為真空泵、循環泵（過料）、熱水泵、冷凝水泵等。
6、蒸汽壓縮機：通過壓縮二次蒸汽為蒸發器提供蒸發熱源，提高二次蒸汽的熱焓。根據不同流量和壓縮比的要求可以選擇多種壓縮機，對于壓升加大的情況，可以采用多級壓縮機串聯使用。MVR蒸發器因選用的壓縮機不同也分為：MVR蒸發器（離心式蒸汽壓縮機），MVR蒸發器（羅茨式蒸汽壓縮機）。
7、控制系統：MVR蒸發系統控制中心，通過對電機馬達轉速的調節，閥門、流量計、溫度、壓力的控制，以達到自動蒸發、清洗、停機等操作。自動報警，自動保護系統不受損傷，保持系統動態平衡。
8、其他：管道、管路、各類電器儀表、電纜等配件。
以上是MVR蒸發器結構組成的簡單介紹，已經涵蓋了常見的MVR蒸發器的組成及配件，不同工藝的MVR蒸發器結構上述各類部件差別不大，希望能為各位在選擇MVR蒸發器以及MVR蒸發器工藝時提供幫助。
